[통과 I. 물질의 규칙성과 결합] 스마트폰 분광기 만들기

손진 2023. 7. 14. 14:30
반응형

 원자의 스펙트럼에 대해 배울 때 손쉽게 직접 스펙트럼을 확인해 볼 수 있는 분광기를 만들어보는 활동이다.



 사실 인터넷에 조금만 찾아보면 스마트폰 분광기 제작 도안이 많이 나온다. 여러 개를 찾아서 비교해보니 이게 제일 괜찮은거 같아서 골랐다.



 외국 사이트(publiclab.org)에서 찾은거라 원본은 영어로 되어 있어, 한국어로 간단하게 번역해서 사용했다. 아래쪽에 첨부해 놓았으니 사용하면 된다.





 분광기를 제작할 때 CD를 작게 잘라 사용할 수 도 있지만, 예전에 CD로 해보니 아이들이 가위나 칼로 자를 때 위험하기도 하고 장난도 많이 친다. CD보다는 아래와 같은 분광 필름을 구입하여 사용하는 것이 더 간단하고 좋다. 분광필름은 500Line/mm로 구매하면 되며, 11번가 등이나 과학 교구 사이트에 쉽게 구입이 가능하다.

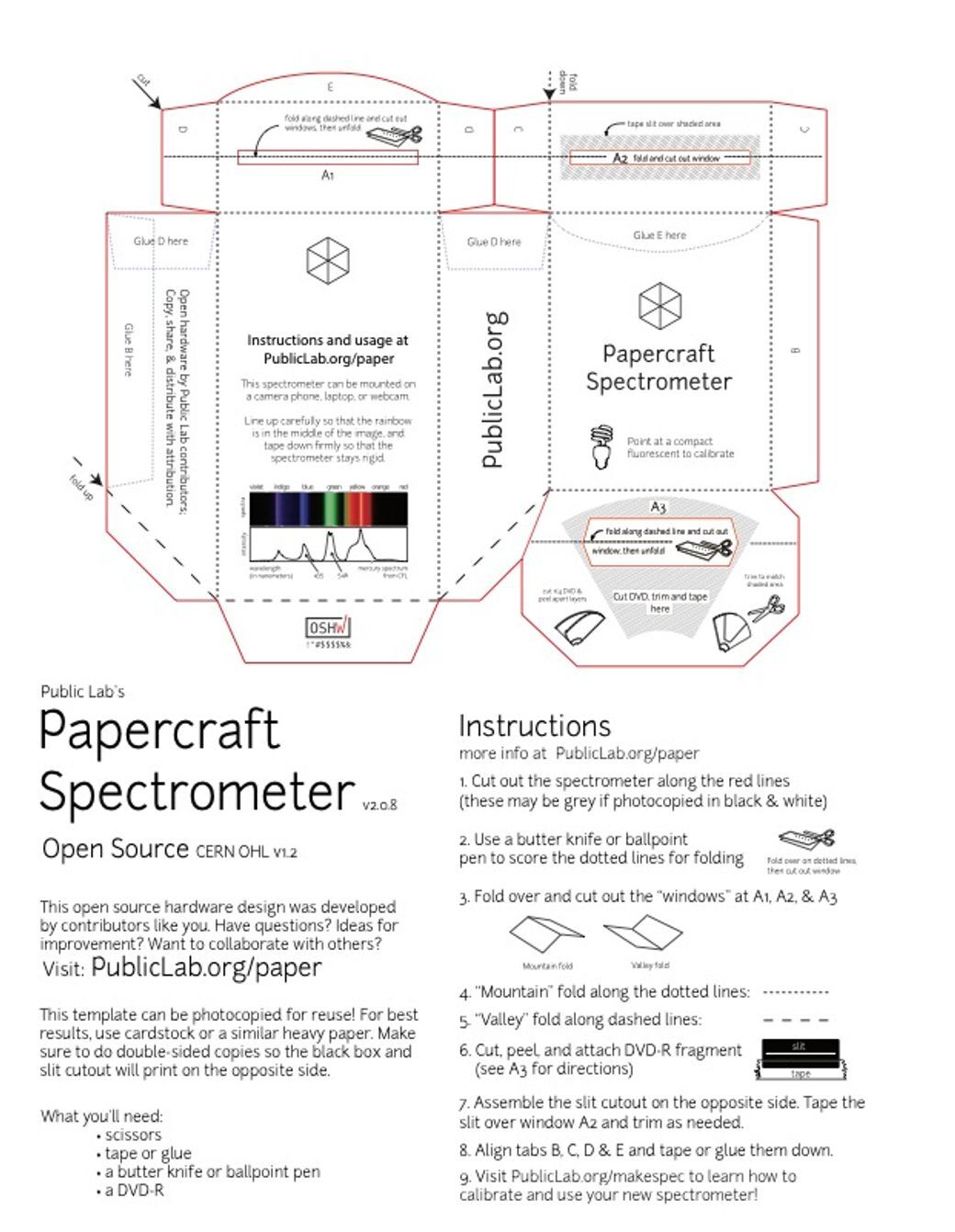

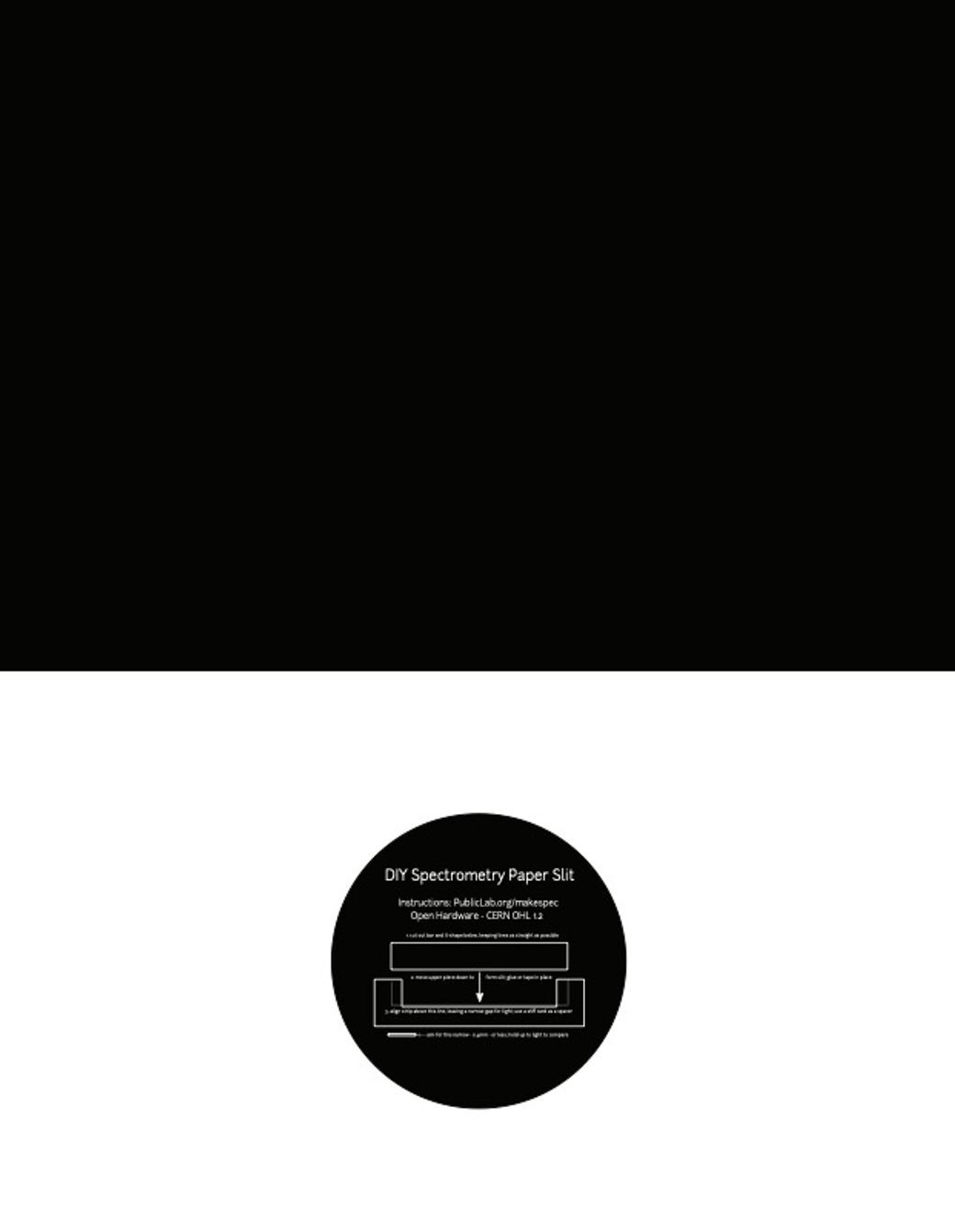

 분광기 전개도 모습은 다음과 같다. 두꺼운 종이에 사용한다면 양면 출력하여 사용하면 되고, 일반적인 A4 용지로 만들 경우에는 단면 출력하여 사용하면 된다.



✏️ 제작 과정
준비물: 가위, 풀, 테이프, 분광필름, 스마트폰
1. 전개도와 검은색 종이를 풀로 붙여준다.(분광기 안쪽이 검은색이 되도록)
2. 빨간 실선을 모두 잘라준다.
3. (- - - - - -) 작은 점선은 안쪽으로 접고, (ㅡ ㅡ ㅡ ㅡ) 큰 점선은 바깥쪽으로 접는다.
4. 전개도에 적혀진 알파벳(A~E)에 따라 풀칠을 해주고 테이프로 고정한다.
5. 분광필름을 크기에 맞게 자르고 테이프로 붙여준다.
7. 제작한 분광기를 스마트폰 렌즈에 가까이 대고 카메라 어플을 켠 뒤, 관찰해본다.

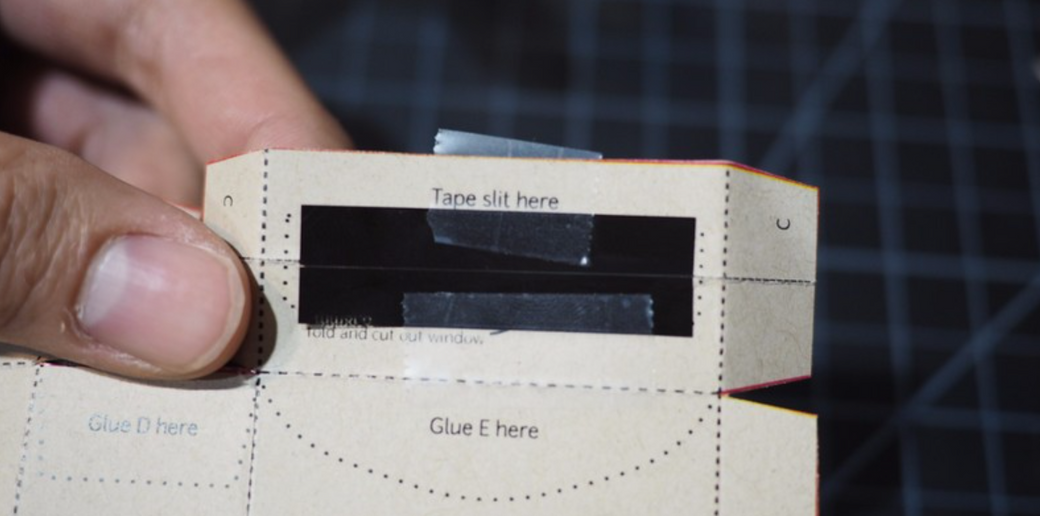

자세한 제작 과정은 여기에 들어가면 나와있다.





이미지 출처: https://publiclab.org

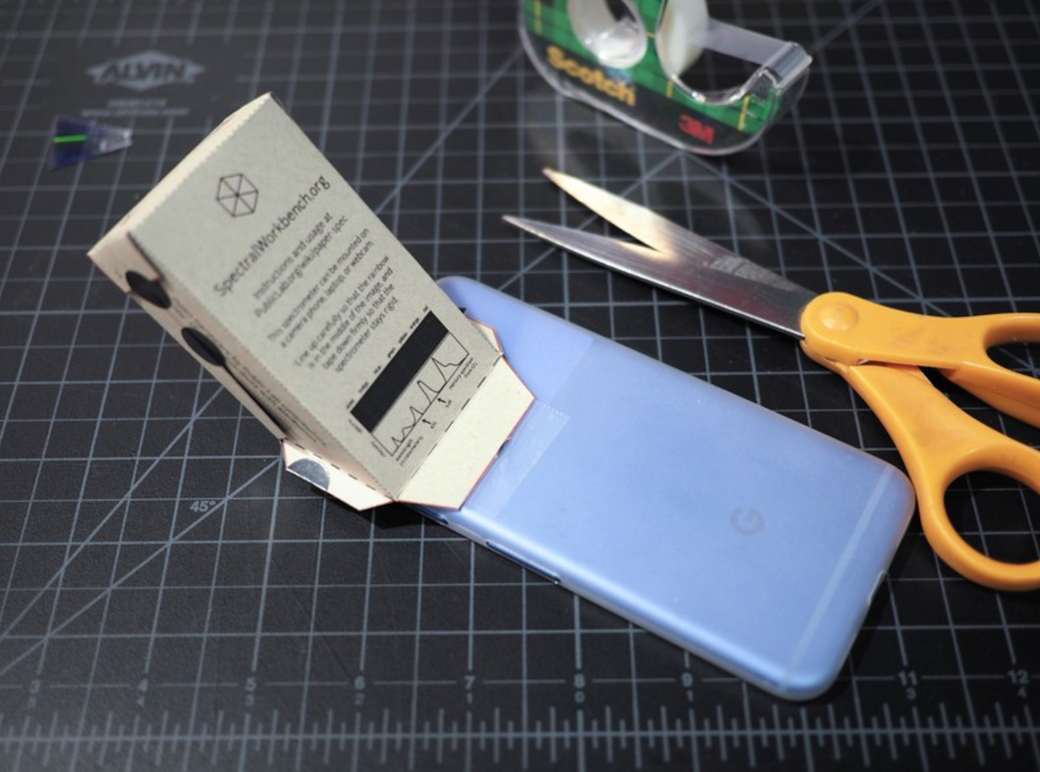

만들면 이런 모습이 된다.



이미지 출처: https://publiclab.org

 빛이 들어오는 슬릿의 간격이 너무 넓으면 선명하게 관찰이 안된다. 만약 아이들이 슬릿 크기를 너무 크게 잘랐다면, 검은색 종이를 붙여 슬릿을 막아준다. (아예 처음부터 검은색 종이를 붙이라고 해도 된다.)

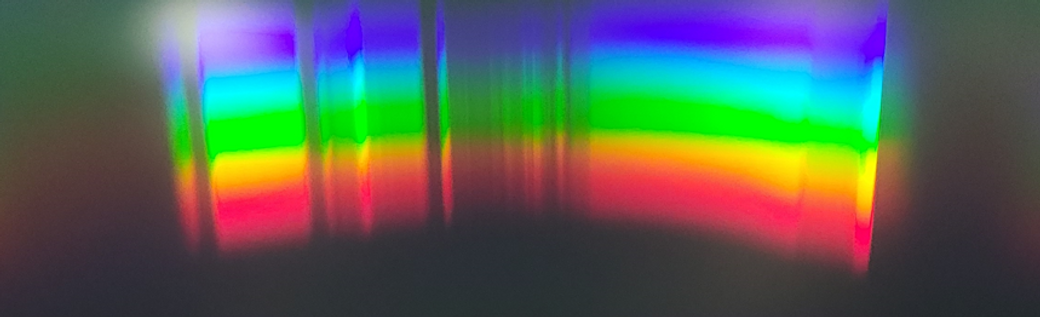

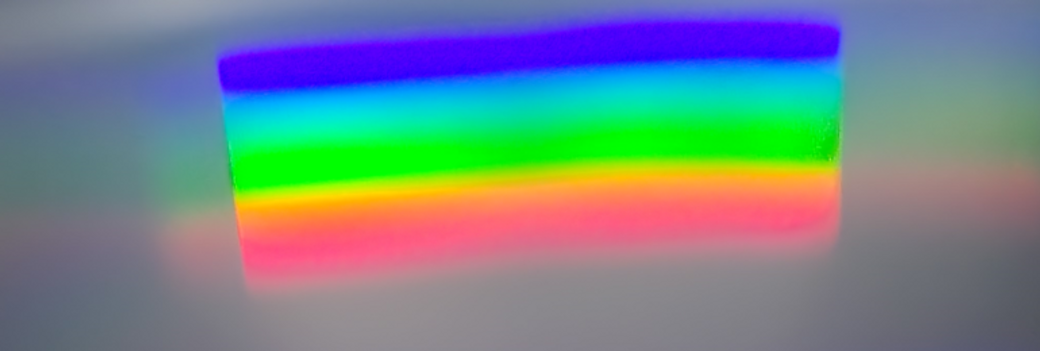

 아이들이 만든 분광기를 이용해 스마트폰 카메라로 찍은 모습. 이미 알고 있는 내용이지만 빛이 파장에 따라 여러 색을 내는 모습이 신기하다.





Papercraft Spectrometer(한국어 수정).pdf
3.56MB
Papercraft spectrometer(영문 원본).pdf
0.76MB
